Skluzné kroužky z uhlíkových kartáčů jsou typem sběracích kroužků, které se vyznačují vysokou proudovou zatížitelností, vysokou životností a dobrou údržbou. V produktové řadě JINPAT převážná většina vysokoproudých sběracích kroužků s jednocestnou přenosovou kapacitou proudu 50 A nebo více přijme strukturu typu uhlíkového kartáče, jako jsou sběrací kroužky řady JINPAT LPA. Kromě produktů sběrných kroužků řady LPA má JINPAT také další sběrací kroužky se strukturou uhlíkového kartáče, jako je mnoho sběracích kroužků řady LPS a sběrací kroužky s dutou hřídelí.
Na rozdíl od sběracích kroužků řady LPA s vysokým proudem je proud sběracích kroužků a sběracích kroužků s dutou hřídelí řady LPS o něco menší, přičemž typickým produktem je LPS450-0320-02S. Stator sběracích kroužků nepoužívá standardní kartáčový drát řady LPS, ale používá uhlíkové kartáče. Díky integraci silových a termočlánkových signálních kanálů se také liší použité uhlíkové kartáče. Část signálního kroužku používá stříbrné grafitové uhlíkové kartáčky s obsahem stříbra nad 50% a měděný grafitový uhlíkový kartáček má obsah mědi přes 90%. Je vidět, že funkce obou uhlíkových kartáčů jsou různé, se stříbrem grafit se většinou používá pro přenos signálů, zatímco měděný grafit se používá pro přenos energie. Například sběrací kroužek separační struktury LPS11-16S, který má 16 drah pulzního signálu, z nichž všechny používají uhlíky se stříbrným grafitem.
Ze dvou produktů sběracího kroužku řady LPS uvedených výše je vidět, že použití uhlíkových kartáčů se stříbrným grafitem pro přenos termočlánkových signálů a pulzních signálů je proveditelné, zatímco přenos jiných relativně jednoduchých digitálních nebo analogových signálů je také proveditelný.JINPAT vyvinul různé typy modelů stříbrných grafitových uhlíkových kartáčků signálních sběracích kroužků.

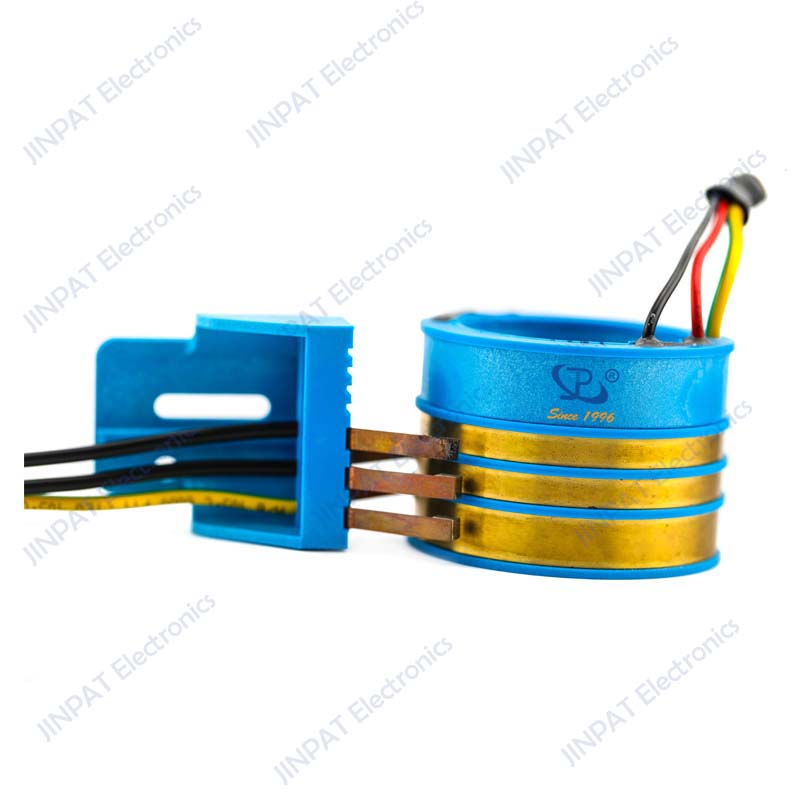

Kromě signálních a výkonových sběrných kroužků řady LPS má JINPAT také některé sběrné kroužky s dutou hřídelí, které využívají dekonstrukci uhlíkových kartáčků. Kromě modelů nad 50A existuje také mnoho menších současných modelů. JINPAT LPT020-0316-02S je typický malý proudový sběrací kroužek s uhlíkovým kartáčem s dutou hřídelí, který také používá uhlíkové kartáče z mědi a stříbra ke splnění požadavků na přenos signálu a napájení. Na rozdíl od sběracích kroužků LPS, které nemohou poskytnout účinnou ochranu proti nepříznivým vnějším prostředím, má tento produkt plně uzavřenou konstrukci s úrovní ochrany IP64. Jeho navržená pracovní rychlost je 500 ot./min a jeho navržená životnost dosahuje 100 milionů otáček. Důvodem, proč je struktura uhlíkových kartáčů zvolena pro nízkoproudé sběrací kroužky, je ten, že tyto produkty mají delší životnost a podporují řadu charakteristik, jako jsou vyšší otáčky. Jako starý výrobce sběracích kroužků má JINPAT bohaté výrobní zkušenosti. Pokud máte poptávku po tomto typu sběracího kroužku, můžete nás kontaktovat pro přizpůsobení.
