Vysokoproudé sběrací kroužky jsou rotační konektory, které mají významné vlastnosti v oblasti přenosu elektrické energie. Jejich primární charakteristikou je vynikající proudová zatížitelnost. Ve vysokoproudých sběracích kroužcích od JINPAT může každý kanál zpracovat ohromující maximální proudovou přenosovou kapacitu až 4000 A. Díky této vlastnosti jsou vysokoproudé sběrací kroužky velmi oblíbené v mnoha aplikacích s vysokým výkonem, jako jsou elektromotory, generátory a různé průmyslové zařízení.
K dosažení přenosu tak vysokých proudů používají sběrací kroužky s vysokým proudem typicky třecí systém uhlíkových kartáčů. Avšak vzhledem k potřebě různých specifikací uhlíkových kartáčů pro různé proudové požadavky jsou vysokoproudé sběrací kroužky často přizpůsobeny podle specifických požadavků, přičemž nejsou snadno dostupné žádné standardní produkty. Tento personalizovaný design zajišťuje spolehlivost a účinnost přenosu vysokého proudu a
JINPAT může zákazníkům nabídnout různá řešení.

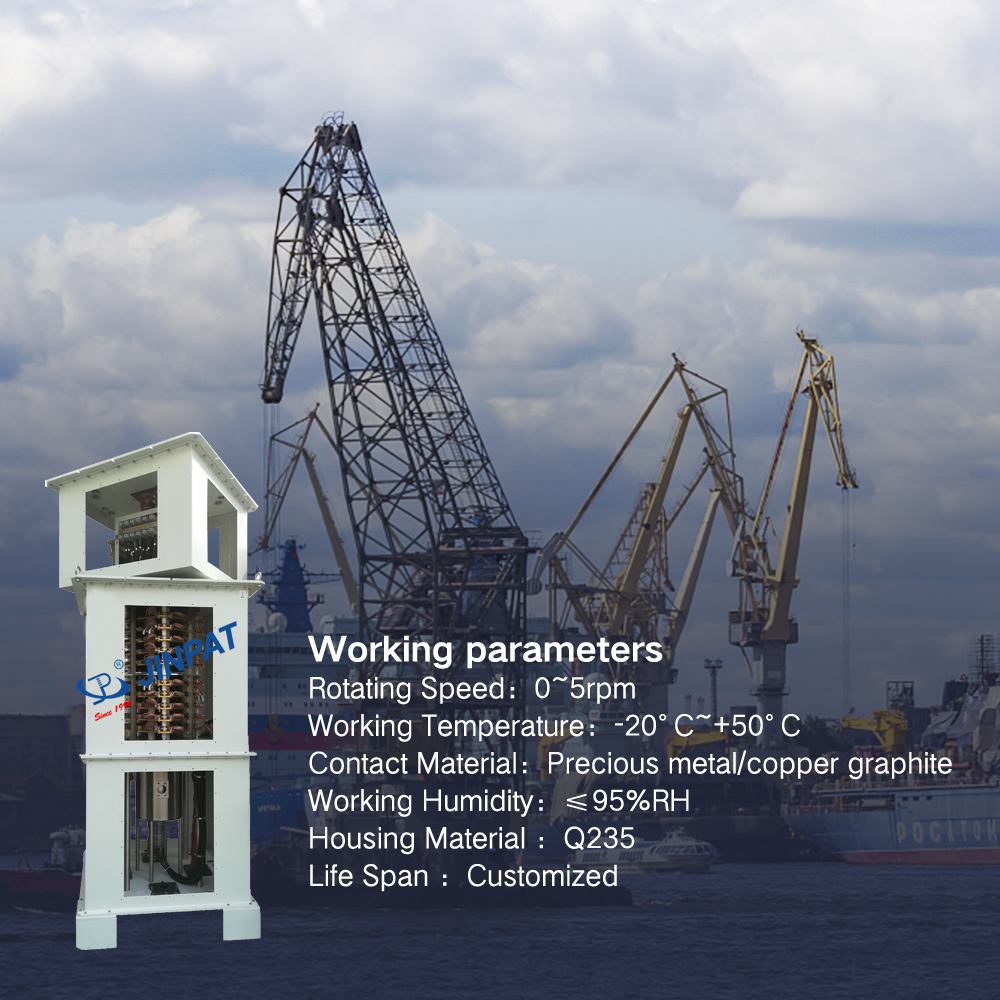

Druhou významnou vlastností je, že sběrací kroužky s vysokým proudem mají obvykle větší fyzickou velikost. To je způsobeno použitím konstrukce pod širým nebem pro zajištění efektivního odvodu tepla. U některých sběracích kroužků s vysokým proudem s více kanály a vysokým jmenovitým napětím mohou být jejich rozměry poměrně značné. Například model LPA000-09800-01PE-3020-04L navržený JINPAT pro pobřežní plovoucí jeřáby může mít objem až 5 metrů krychlových. Podobně vysokoproudé sběrací kroužky požadované pro podložkové elektrické pohonné systémy mohou být také extrémně velké, přičemž některé výrobky mají nepravidelné tvary, což má za následek vnější objem balení, který může přesáhnout 11 metrů krychlových.
Třetí významnou charakteristikou je, že součásti vysokoproudých sběracích kroužků jsou relativně velké. Kromě potřeby dostatečného prostoru pro umístění součástí pro vysokonapěťové produkty mají tyto součásti samy o sobě obvykle značnou velikost. Například v nedávném vysokoproudovém sběracím kroužku vyvinutém společností JINPAT pro odpružené elektrické pohonné systémy, který integruje tři proudové kanály 4 000 A, měděné kroužky použité uvnitř sběrného kroužku mají výšku přes deset centimetrů a jejich průměr přesahuje jeden metr, aby bylo možné s takovýmto sběracím kroužkem manipulovat. masivní proudy. V kombinaci s rozměry dalších komponentů může mít tento typ sběracího kroužku celkový objem přesahující nevídaných deset metrů krychlových.
Stručně řečeno, sběrací kroužky s vysokým proudem se staly nepostradatelnými součástmi ve vysoce výkonných, vysokoproudých aplikacích kvůli jejich výjimečně velké proudové zatížitelnosti, použití součástek ve velkém měřítku, obrovské fyzické velikosti a značné hmotnosti. Tyto vlastnosti jim umožňují hrát klíčovou roli v řadě průmyslových a komerčních aplikací, ať už se jedná o pohon obřích elektromotorů nebo podporu těžkých průmyslových zařízení. Vysokoproudé sběrací kroužky poskytují spolehlivá řešení pro požadavky na vysoký proud.
