スリップリング業界では、カスタムモデルは一般的に技術集約型の製品です。光ファイバロータリージョイントと高周波スリップリングを除き、ほとんどの標準スリップリングは電力と信号の伝送のみを行います。これが主流の電気機械システムに必要なことです。キンパット・エレクトロニクスは、私営のスリップリング会社です。自発的に中国のスリップリング製造の処女地に足を踏み入れた先駆者だ。キンパット電子は25年以上の業界経験を持ち、すでに非常に成熟した異なる標準スリップリングモデルの生産ラインを開発しています。各分野のニーズに追いつくため、キンパトもイノベーションに余念がない。JINPATは、世界中のお客様向けに何千ものスリップリングソリューションのカスタマイズに成功しています。

すべてのカスタムJINPATスリップリングの中で、多機能統合スリップリングが大きな部分を占めています。動力、油圧、空力一体型スリップリング、光電一体型スリップリング、無線周波数、電気一体型スリップリングなどの多種の混合組合せがあり、媒体と形状に関係する統合方式も多種ある。最も競争力があり、魅力的なハイブリッドの1つは、イーサネット統合スリップリングです。これらは、利用背景に応じて、商業と産業の2つに分類される。工業用イーサネットスリップリングは主に機械設備に応用され、商業用イーサネットスリップリングは主に電気機械システムと商業設備に応用される。

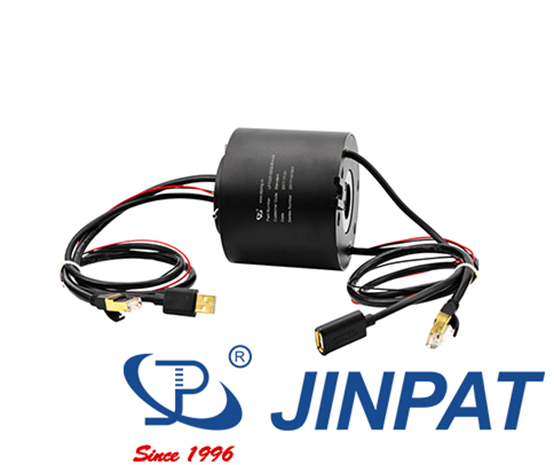

最近、キンパット・エレクトロニクスは、カスタマイズされたイーサネット統合スリップリングを多数受注しています。私たちは今日2について調査します。1つ目はLPT025-0610-04S-E3。これは、スルーホールスリップリングプロトタイプに構築されたハイブリッドスリップリングです。開口は25.4ミリ。10A電源チャネルは6本、電気信号チャネルは4本、ギガビットイーサネットチャネルは1本。一般的な電気信号のうち4種類はシールドツイストペア線を採用している。Ethernet部はCAT5eをリード線、RJ45をコネクタとする。

もう1つのイーサネット統合スリップリングは、JINPATカプセルスリップリングをベースに開発された。LPC063-56A-2202-E2-12S-SD1を符号化し、モジュール化した。元の22個の2Aチャンネル構造を維持し、残りの部分を1個の100Mイーサネットチャンネル、2組12個のCANシグナリングチャンネルと1個のHD-SDIチャンネルに改造した。電源チャネルと信号チャネルとの間の干渉を回避するために、各モジュール間には1〜2個のシールドリングが設けられている。また、異なる種類の信号を伝送するチャンネルにシールド線を適用する。

カスタムスライドリングソリューションの詳細については、弊社のページをご覧ください。また、お問い合わせ先に詳細なアドバイスをご用意しています。
