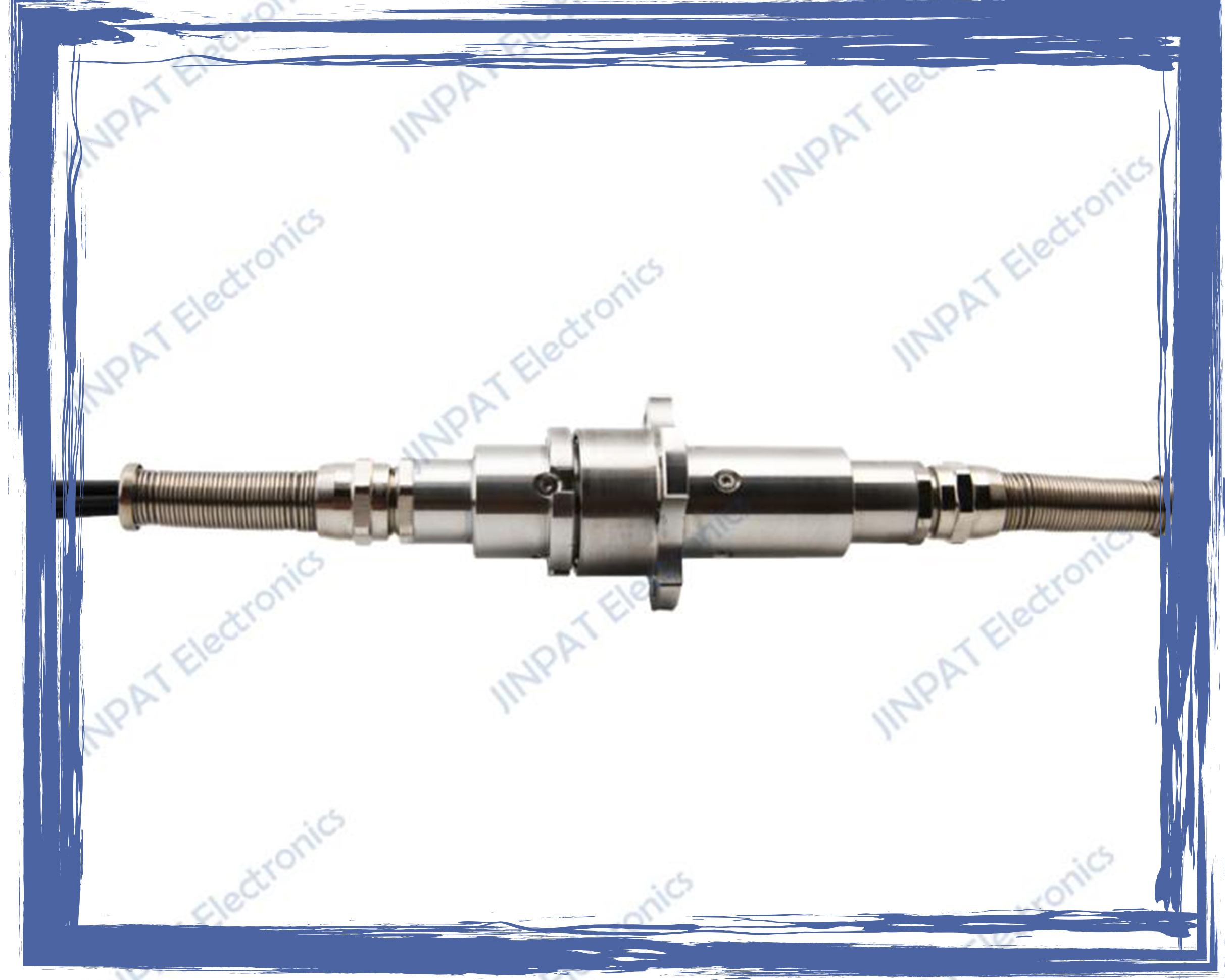

JINPAT光ファイバースリップリングの精度特性

精密導電性スリップリングは多くの種類に分類でき、メーカーによって規格や定義が異なります。ただし、一般的に言えば、分類方法はほとんど同じです。まず、構造に基づいて分類できます。このタイプの精密スリップリングは、通常、JINPATのLPMSシリーズスリップリングなど、内部スペースの利用率が高く、体積が非常に小さい導電性スリップリングを指します。もう1つのカテゴリは、技術集約型の精密スリップリングで、光ファイバースリップリング、高周波スリップリングなどが含まれ、開発の難易度が高いために含まれています。次に、スリップリングの機能に基づいて分類することもできます。このタイプの精密スリップリングは、電力を伝送する機能だけでなく、ガス、液体、信号伝送などの1つ以上の機能も備えています。



JINPATは、専門的でベテランのスリップリングメーカーとして、この業界で30年近く活躍しています。早くも2002年に独自の技術研究開発センターを設立し、独立した研究開発能力の育成に重点を置いています。また、精密スリップリングの開発にも非常に熟練しています。非常に高い技術内容と優れた応用見通しを持つ光ファイバースリップリングに関しては、JINPATは早くから独自の研究開発を開始しました。2009年、JINPATは、独立した知的財産権を持つ光ファイバースリップリングの開発に成功しました。



精密スリップリングの一種である光ファイバースリップリングには、独自の特徴があります。まず、光ファイバースリップリングは、電気、ガス、液体などの媒体を伝送せず、光のみを伝送します。たとえば、日常生活でよく見られる赤、オレンジ、黄、緑、青、藍、紫の7色の光のうち、一部の光は、対応する動作波長で光ファイバースリップリングを透過できます。開発された光ファイバースリップリングは、シングルモードまたはマルチモードファイバーを使用し、可視光と近赤外光に対応する650nm〜1650nmの波長範囲をカバーします。



光ファイバースリップリングは光ファイバーで伝送されるため、電子部品は必要なく、光学部品のみが必要です。これらの光学部品は、コア径が9または10マイクロメートルのシングルモードファイバーとコア径が50または62.5マイクロメートルのマルチモードファイバーと光学的に結合する必要があるため、体積が極めて小さく、極めて高い取り付け精度が求められます。これにより、光ファイバースリップリングの製造と加工が非常に難しくなり、光ファイバースリップリングの高精度化の主な理由でもあります。内部部品の加工の難易度が高く、製造精度技術に対する要求が極めて高いため、JINPATのように光ファイバースリップリングを独自に開発・製造できるスリップリング会社は多くありません。



JINPAT は、お客様専用のスリップ リング ソリューションの開発に取り組んでいます。スリップ リングに関するご要望がございましたら、お気軽にお問い合わせください。
